一、概  述

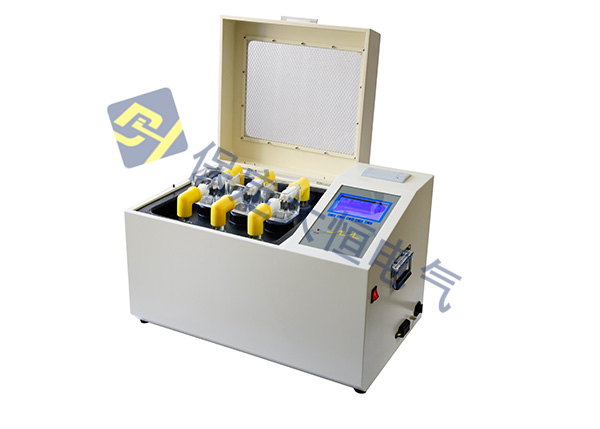

        DH803S全自動絕緣油介電強度測試儀是我公司全體科研技術人員，依據國家標準GB507-1986及行標DL/T846.7-2004的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強。

二、儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路降低了死機現象；

3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種國家標準方法、行業標準DL/429、國際標準IEC156及自定義操作，能適應不同用戶的多種選擇；

4. 儀器油杯采用特種玻璃一次澆鑄成型，降低了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

三、技術指標

1. 升壓器容量               1.5 kVA

2. 升壓速度                  0.5kV/s-5.0kV/s（每0.5遞增）十檔任選

                                    誤 差  0.2kV/s

3. 輸出電壓                  0～80 kV（可選）

4. 電壓精度                  ±（2%讀數+2字）

5. 電源畸變率              ＜1%

6. 電極間隙                  標準2.5 mm

7. 試驗次數                  6 次（1-10次可選）

8. 靜放時間                  900S(0-5900 S可選)

9.間隔靜止時間            300S(0-5900S可選)

10.攪拌時間                 15S（0-250S可選）

11.顯示方式                大屏幕液晶漢字顯示

12.通訊接口                232通訊接口（選配）

13.可測杯位                 三杯位

14.外形尺寸                670×420 ×410 mm

15. 儀器重量               42 kg

四、使用條件

1. 環境溫度                 0～40℃

2. 相對濕度                 ≤ 85%

3. 工作電源                 AC 220V ± 20%

4. 電源頻率                 50 Hz ± 5 Hz

5. 功率消耗                 ＜200 W
